性能特點:
應用行業:
廣泛應用于汽車4S站、維修服務中心、小型汽車檢測站、汽車客運車站、教學科研單位等行業領域
本檢驗臺主要用于動態測量汽車前輪側滑量并判斷其是否格,WGCH-3F/10F/10FS/13F/13FS型適用于軸載質量不大于3000/10000/10000/13000/13000kg的各型汽車。
1,JT/T 507-2004 《汽車側滑檢驗臺》
2,JJG 908-2009 《汽車側滑檢驗臺檢定規程》
產品依據JT/T507-2004《汽車側滑檢驗臺》設計、制造和檢驗。
產品符合國家標準GB 21861-2014《機動車安全技術檢驗項目和方法》
設備表面采用全面噴涂工藝,外觀簡潔大方,耐腐蝕,硬度高。
采用整體焊接技術,經特殊儀器消除應力,結構穩定牢固,不易變形。
采用控制采集系統集成嵌入方式,結構設計合理,維護安裝便捷,具有標準通訊接口,便于聯網。

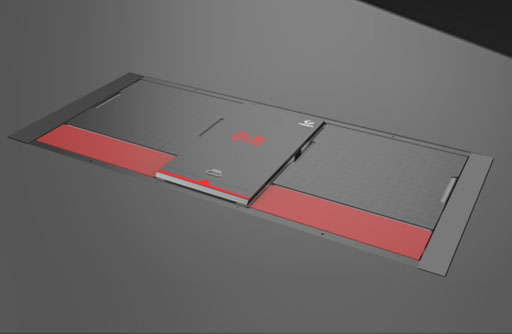

雙板聯動式側滑臺,技術成熟,制造工藝先進,雙板聯動式結構,測試同步性好。
傳動部件經特殊硬化處理,強度高、耐磨損。
產品暢銷國內外,能夠長期可靠穩定地工作。
帶300mm放松板,車輪駛上側滑板前先經過放松板,以消除車輪與地面間產生的向內或向外的側滑力。
具有標準通訊接口,便于設備聯網
型號 | WGCH-3F | WGCH-10F | WGCH-10FS | WGCH-13F | WGCH-13FS |
最大承載質量 ?????kg | 3000 | 10000 | 10000 | 13000 | 13000 |
雙轉向橋測量裝置 | — | — | 有 | — | 有 |
量程范圍 ????m/km | -15~+15 | -15~+15 | -15~+15 | -15~+15 | -15~+15 |
示值誤差(m/km) | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 |
同步性誤差 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
滑板尺寸 L×B, ??mm | 1100×1000 | 1100×1000 | 1100×1000 | 1100×1000 | 1100×1000 |
放松板尺寸 L×B, mm | 1100×300 | 1100×300 | 1100×300 | 1100×300 | 1100×300 |
測試車輛輪距(內寬×外寬)mm | 700×2900 | 700×2900 | 700×2900 | 700×2900 | 700×2900 |
外形尺寸 l×b×h,mm | 3400×1436×180 | 3400×1436×180 | 3400×1436×180 | 3400×1436×180 | 3400×1436×180 |
結構形式 | 框架焊接 | 框架焊接 | 框架焊接 | 框架焊接 | 框架焊接 |
