性能特點:
應用行業:
用于輕型和重型汽油車及柴油車的動力性能檢測

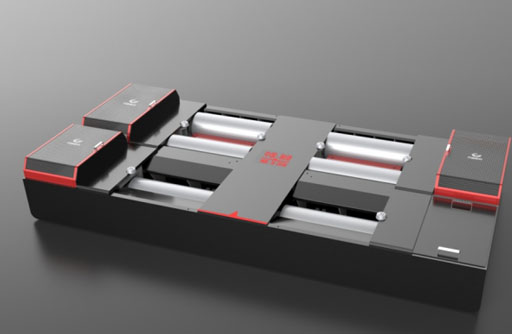

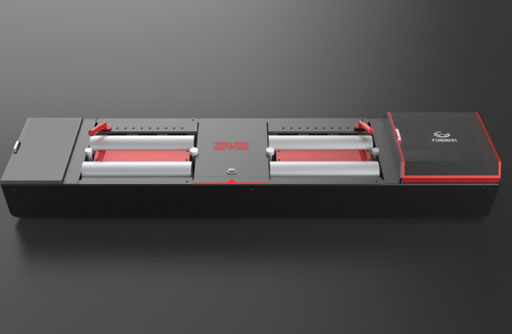

DCG-3A、DCG-13LD/LS、DCG-26L型測功機用于輕型和重型汽油車及柴油車的動力性能檢測。
1,JT/T 445-2008 《汽車底盤測功機》
2,JJG 063-2005 ?《汽車底盤測功機檢定規程》
3,JJF 1221-2009 《汽車排氣污染物檢測用底盤測功機校準規范》
4,JJF 1227-2009 《汽油車穩態加載污染物排放檢測系統校準規范》
5,JJG 653-2003 ?《測功裝置》
產品符合國家標準GB 18565-2016《道路運輸車輛綜合性能要求和檢驗方法》、GB 18285-2005《點燃式發動機汽車排氣污染物排放限值及測量方法(雙怠速法及簡易工況法)》GB 3847-2005《車用壓燃式發動機和壓燃式發動機汽車排氣煙度排放限值及測量方法》。
設備表面采用獨特噴涂工藝,耐腐蝕,外形美觀。
采用大功率風冷式電渦流測功器,性能優越免維護。
滾筒表面特殊處理耐磨性高、附著系數大于0.7。
采用同步帶同步機構,同步精度高。
檢測臺采用整體式框架結構,承載能力大、結構穩固耐用。帶快速側頂、調平螺栓,安裝方便快捷。
蓋板新設計,輕便合理,散熱快,承重強。
滾筒動平衡精度高,運行平穩、震動小、噪音低。
采用標準工業級控制計算機作為系統主控機。
采用控制采集系統集成嵌入方式,具有標準化通訊等串口,便于聯網,安裝維護高效快捷。
型號 | DCG-3A | DCG-13LD/LS | DCG-26L |
額定軸荷,t | 3 | 10 | 13~18 |
測試范圍,km/h | 0~120 | 0~120 | 0~120 |
分度值,km/h | 0.1 | 0.1 | 0.1 |
示值誤差,﹪ | ±1 | ±1 | ±1 |
滾筒長度 | 1000mm | 1100mm | 1100mm |
滾筒直徑 | 216mm | 373mm | 373mm |
滾筒中心距 | 441mm | 708mm | 前滾筒組720mm,中心距后滾筒組1340mm |
滾筒內跨距 | 700 | 700 | 800 |
滾筒外跨距 | 2700 | 2900 | 3000 |
滾筒表面形式 | 滾花處理 | 滾花處理 | 滾花處理 |
工作氣壓,MPa | 0.7~0.9 | 0.7~0.9 | 0.7~0.9 |
渦流機額定功率(KW) | 160 | 350 | 250/350 |
可測最大吸收功率(KW) | 250 | 350 | 單軸350/雙軸600 |
反拖電機功率(kW) | 7.5KW | 11KW | 11KW |
基本慣量 | 907 | 1452 | 1452 |
測速編碼器每圏脈沖數 | 1000 | 1000 | 1000 |
電源電壓 | AC?220/380×(1±10%)V,50Hz | ||
外形尺寸(LxWxH)mm | 4450×980×420 | 5300×1400×570 | 5300×2550×570 |
舉升方式 | 氣囊舉升 | 氣囊舉升 | 氣囊舉升 |
